CO₂ / NH₃-cascadekoeling: de hybride oplossing voor locaties met een hoge thermische belasting
In een industriële of commerciële context waar de koelbehoeften groot zijn – koelcellen met een grote capaciteit, vriesruimtes, systemen met meerdere verdiepingen, enorme hoeveelheden warmte die moeten worden afgevoerd – lijkt koeling met een CO₂ / NH₃-cascadesysteem steeds meer een efficiënte, betrouwbare en milieuvriendelijke hybride oplossing te worden. Bij Frigotec begeleiden we exploitanten van grootwinkelbedrijven, magazijnen, agrovoedingsfabrieken of Belgische logistieke bedrijven bij de implementatie van CO₂ / NH₃-cascadekoelsystemen die zijn aangepast aan hun thermische belasting, de Europese normen en de eisen op het gebied van energie-efficiëntie.
CO₂ / NH₃-cascadekoeling combineert de voordelen van het natuurlijke koelmiddel CO₂ (R744) in de lage temperatuurkringloop en die van het natuurlijke koelmiddel NH₃ (ammoniak – R717) in de hoge temperatuurkringloop, via een cascade-warmtewisselaar. Deze opstelling maakt het mogelijk om het koelrendement te optimaliseren, de ecologische voetafdruk te verkleinen (zeer laag broeikaseffect voor CO₂ en NH₃) en te voldoen aan de hoge thermische belastingen op locaties met veel activiteit. Studies tonen aan dat NH₃/CO₂-cascadesystemen bijzonder efficiënt zijn voor toepassingen bij lage en zeer lage temperaturen.
In dit document gaan we terug naar de basisprincipes van CO₂ / NH₃-cascadekoeling, de voordelen en beperkingen ervan, de selectiecriteria, de implementatiestappen voor een locatie met een hoge thermische belasting en de specifieke Belgische kenmerken waarmee rekening moet worden gehouden. Frigotec nodigt u uit om deze gids te volgen om te begrijpen waarom en hoe u voor een CO₂ / NH₃-cascadekoeloplossing moet kiezen.

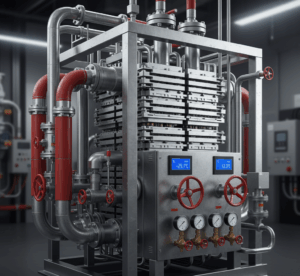

Inzicht in CO₂ / NH₃-cascadekoeling
A. Werkingsprincipe
Het principe van CO₂ / NH₃-cascadekoeling is gebaseerd op twee afzonderlijke koelcircuits, die via een cascade-warmtewisselaar met elkaar zijn verbonden:
- Een hogetemperatuurcircuit dat ammoniak (NH₃) als vloeistof gebruikt → zorgt voor de condensatie van de vloeistof uit het lagetemperatuurcircuit.
- Een lage-temperatuurcircuit dat gebruikmaakt van CO₂ (R744) → het vangt de warmte op die uit het proces of de koelcel moet worden afgevoerd.
In deze opstelling circuleert de CO₂ in het koude gedeelte (verdampers, expansie, compressie) en geeft zijn warmte af aan de cascade-warmtewisselaar, waar de NH₃ deze warmte absorbeert en vervolgens afgeeft aan de omgeving of een externe condensor. Door deze koppeling kunnen de optimale thermodynamische eigenschappen van elke vloeistof worden benut in de temperatuurbereiken waarin ze het meest efficiënt zijn.
B. Waarom “waterval”?
De term “cascade” in CO₂ / NH₃-cascadekoeling betekent dat beide circuits in thermische cascade zijn geschakeld: de condensor van het lage-temperatuurcircuit (CO₂) wordt de verdamper van het hoge-temperatuurcircuit (NH₃). Deze opstelling wordt beschreven als typisch voor cascade-cycli met meerdere compressiestadia.
C. Waarom CO₂ + NH₃?
Deze combinatie is bijzonder geschikt voor locaties met een hoge thermische belasting, omdat:
- CO₂ heeft een laag aardopwarmingsvermogen (GWP) en is niet giftig, waardoor het gemakkelijk kan worden geïnstalleerd in drukbezochte gebieden.
- NH₃ is uiterst efficiënt als condensatievloeistof en biedt een uitstekend rendement voor de hogetemperatuurkringloop.
- Het gecombineerde systeem maakt het mogelijk om de hoeveelheid giftig koelmiddel in bewoonde ruimtes te verminderen door NH₃ alleen in de technische ruimte te gebruiken en alleen CO₂ (een veiliger koelmiddel) in de te koelen ruimtes.
Zo vormt CO₂ / NH₃-cascadekoeling een hybride oplossing die energie-efficiëntie, milieuvriendelijkheid en aanpassing aan zware industriële eisen combineert.
Belangrijkste voordelen van CO₂ / NH₃-cascadekoeling voor locaties met een hoge thermische belasting
A. Hoge energie-efficiëntie
CO₂ / NH₃-cascadekoeling biedt een superieure energie-efficiëntie: systemen die NH₃ in combinatie met CO₂ in cascade gebruiken, zijn doorgaans “uiterst efficiënt voor toepassingen bij lage en zeer lage temperaturen (onder –40 °C)”.
Bovendien tonen parametrische studies aan dat het gebruik van een efficiënte interne warmtewisselaar in de NH₃/CO₂-opstelling een vermindering van de irreversibiliteit en dus een verbetering van de efficiëntie mogelijk maakt.
B. Verkleining van de ecologische voetafdruk
Door te kiezen voor een CO₂ / NH₃-cascadekoelsysteem worden natuurlijke koelmiddelen gebruikt: NH₃ en CO₂. NH₃ heeft een GWP van nul en een ozonafbrekend vermogen dat eveneens nul is. Hierdoor wordt voldaan aan de Europese en Belgische regelgeving inzake koelmiddelen en wordt vooruitgelopen op de vervanging van HFK’s met een sterk broeikaseffect.
C. Geschikt voor hoge thermische belastingen
Voor locaties met een ‘hoge thermische belasting’ – d.w.z. waar veel warmte moet worden afgevoerd, grote temperatuurverschillen moeten worden gehandhaafd of intensieve cycli plaatsvinden (bijv. invriezen bij -40 °C, koelcellen, diepvriezers, logistieke installaties) – is de CO₂ / NH₃-cascadekoeloplossing ontworpen om aan deze eisen te voldoen. Hiermee kunnen op betrouwbare wijze lage temperaturen worden bereikt en kan de belasting over twee circuits worden verdeeld, waardoor oververhitting, snelle cycli en overmatig verbruik worden beperkt.
D. Verhoogde veiligheid en flexibiliteit bij de installatie
Door CO₂ (in de geklimatiseerde ruimte) en NH₃ (in de technische ruimte) te combineren, wordt de hoeveelheid ammoniak in de bezette ruimtes beperkt, wat de veiligheid verhoogt. Modulaire plug-and-play-systemen in cascade zijn nu beschikbaar.
In België is deze flexibiliteit een troef, omdat de locaties vaak gesegmenteerd zijn en er strenge ruimtelijke en regelgevende beperkingen gelden.
E. Betrouwbaarheid en duurzaamheid
CO₂ / NH₃-cascadekoelsystemen maken gebruik van robuuste componenten, speciale warmtewisselaars en compressoren die speciaal zijn ontworpen voor NH₃ en CO₂, waardoor ze een lange levensduur hebben. Technische studies bevestigen hun stabiliteit op lange termijn.
Specifieke kenmerken waarmee rekening moet worden gehouden bij de keuze van een CO₂ / NH₃-cascadekoeloplossing
A. De thermische belasting en het gebruiksprofiel bepalen
Avant de se lancer dans une solution de réfrigération à cascade CO₂ / NH₃, il convient de comprendre :
- De maximale af te voeren warmtebelasting (in kW of koeltonnen) – bijvoorbeeld aantal koelcellen, volume, openingsfrequentie, luchtinfiltratie, warmteafgifte.
- Het gewenste temperatuurprofiel (lage, gemiddelde, zeer lage temperatuur): bijvoorbeeld invriezen bij – 40 °C, voorkoeling bij – 20 °C, opslag bij +2 °C.
- Het aantal bedrijfsuren, het aantal piekperiodes (bijvoorbeeld in de winter/zomer) en de geleidelijke thermische belasting.
Een goede dimensionering is cruciaal om overdimensionering (onnodige investering) of onderdimensionering (matige prestaties) te voorkomen.
B. Keuze van de vloeistof en de werkdrukken
In een CO₂ / NH₃-cascadekoelsysteem zijn de twee vloeistoffen:
- NH₃ (ammoniak) – hogetemperatuurcircuit. Het is efficiënt, maar vereist specifieke veiligheidsmaatregelen (giftig, ontvlambaar in bepaalde concentraties).
- CO₂ (R744) – laag temperatuurcircuit. Het werkt onder hoge druk, waardoor aangepaste componenten nodig zijn.
De regeling van de druk, de warmte-uitwisseling in de cascade-warmtewisselaar en het temperatuurverschil tussen de twee circuits zijn essentiële elementen. Uit onderzoek blijkt dat het optimaliseren van deze parameters (bijvoorbeeld de verdampingstemperatuur van CO₂ bij –10 °C) de efficiëntie aanzienlijk kan verbeteren.
C. Locatie en wettelijke beperkingen
In België (en Brussel) moet rekening worden gehouden met:
- De Europese en Belgische normen met betrekking tot natuurlijke koelmiddelen en de veiligheid van NH₃-installaties (in technische ruimtes, ATEX-zones, enz.).
- De beperkingen van de locatie van NH₃-compressoren (vaak in een aparte machinekamer) en CO₂-leidingen (hoge druk).
- De hygiëne- en veiligheidseisen – met name in de agrovoedingssector, waar de installatie van een CO₂ / NH₃-cascadekoelsysteem vaak moet worden afgestemd op de HACCP-normen, inspecties door de DNF (Direction générale de l’Agriculture, de l’Alimentation et de la Forêt, het Franse ministerie van Landbouw, Voeding en Bosbouw), enz.
- De eventuele noodzaak om de technische ruimte te compartimenteren, ammoniak- of CO₂-detectoren te installeren. In een NH₃/CO₂-cascade-installatie detecteert een sensor bijvoorbeeld CO₂-lekken in het NH₃-gedeelte om de vorming van corrosieve kristallen te voorkomen.
D. Investeringsbudget & rendement op investering
De keuze voor een CO₂ / NH₃-cascadekoelsysteem vergt een hogere investering dan een traditioneel koelsysteem (HFC, HFC/HFO): gespecialiseerde onderdelen (compressoren, warmtewisselaars, hogedrukleidingen), ontwerpbureaus, installatie. Maar:
- De grotere energiebesparingen (lager verbruik, betere efficiëntie) verbeteren het rendement op de investering.
- Duurzaamheid (minder toekomstige herstelwerkzaamheden om aan de regelgeving te voldoen) is een voordeel.
- In een Belgische context waar energie en belastingen op koelmiddelen een belangrijke rol spelen, wordt de keuze voor een natuurlijke en efficiënte oplossing zoals CO₂ / NH₃-cascadekoeling een concurrerende strategie.
E. Onderhoud, veiligheid en opleiding
De installatie van een CO₂ / NH₃-cascadekoeloplossing houdt het volgende in:
- Regelmatig en gespecialiseerd onderhoud (NH₃-compressoren, hogedruk-CO₂-circuits, cascade-warmtewisselaar);
- Verhoogde waakzaamheid op het gebied van veiligheid (detectoren, ventilatie, insluiting) voor het NH₃-circuit;
- Opleiding van onderhoudspersoneel en operators in de specifieke kenmerken van natuurlijke vloeistoffen en hoge druk.
Frigotec biedt onderhoudscontracten die zijn afgestemd op cascade-installaties, om een lange levensduur en constante prestaties te garanderen.
Stappen voor de implementatie van een CO₂ / NH₃-cascadekoeloplossing
A. Preconceptuele studie en dimensionering
Bij Frigotec begint de begeleiding met een onderzoek ter plaatse:
- Overzicht van de koelbehoeften, thermische stromen, te bereiken temperaturen, opgeslagen massa en geplande openingen.
- Analyse van de beschikbare ruimte, de toegang tot technische ruimtes, de mogelijkheid tot compartimentering, beperkingen qua hoogte of dak, enz.
- Erkenning van de Belgische voorschriften (regelgeving, vergunningen, ATEX-zone, enz.).
- Voorstel voor een technisch schema voor CO₂ / NH₃-cascadekoeling, met berekeningen van de belasting, keuze van vloeistoffen, schatting van het rendement op investering, selectie van geschikte apparatuur.
B. Gedetailleerd ontwerp en keuze van componenten
Vervolgens wordt de dimensionering nauwkeuriger:
- Selectie van NH₃- en CO₂-compressoren, aangepast aan de belasting, de gewenste temperatuur en geschikt voor intensief gebruik.
- De keuze van de warmtewisselaar (plaat, spiraal, buis) en de wisseltechnologie spelen een belangrijke rol in de prestaties.
- Bepaling van de verdampings-/condatiedrukken, de condensatietemperatuur van NH₃ en de verdampingstemperatuur van CO₂.
- Keuze van veiligheidsvoorzieningen (NH₃- en CO₂-detectoren, alarmen, geforceerde ventilatie), compatibele materialen (roestvrij staal, hogedrukstaal voor CO₂).
- Ontwerp van hogedrukleidingen, eventuele pompen voor vloeibare CO₂, geautomatiseerde controles.
C. Installatie en inbedrijfstelling
De installatie van een CO₂ / NH₃-cascadekoeloplossing verloopt volgens de volgende stappen:
- Montage van de technische ruimte NH₃ (compressoren, condensor, veiligheid);
- Montage van het CO₂-circuit (verdampers, eventuele pomp, hogedrukleidingen);
- Montage van de warmtewisselaar in cascade tussen de twee circuits;
- Elektrische aansluiting, automatische controles, instrumentatie (druksensoren, temperatuursensoren, enz.);
- Inbedrijfstelling en afstelling: thermische balancering, debietcontrole, test van de veiligheidsleiding.
Tijdens deze fase zorgt Frigotec ervoor dat de CO₂ / NH₃-cascadekoeloplossing voldoet aan de Belgische normen en de exploitatie-eisen (hygiëne, veiligheid).
D. Dagelijks gebruik en onderhoud
Om ervoor te zorgen dat de CO₂ / NH₃-cascadekoeloplossing optimaal functioneert:
- Frigotec adviseert om de temperaturen, drukken en het energieverbruik permanent te monitoren.
- Er wordt een preventief onderhoudsschema opgesteld: controle van de compressoren, reiniging van de warmtewisselaars, controle van de NH₃/CO₂-detectoren, controle van de hogedrukdichtingen, inspectie van de CO₂-leidingen.
- In geval van alarm (drukverandering, detectie van NH₃ of CO₂) moet het protocol voor snelle interventie worden toegepast.
- Door voortdurende optimalisatie (bijvoorbeeld aanpassing van de NH₃-condensatietemperatuur aan het seizoen, beheer van de vloeibare CO₂-pomp) kan het rendement van de CO₂ / NH₃-cascadekoeling worden verbeterd.
E. Optimalisatie en schaalbaarheid
Een voordeel van een dergelijke oplossing is dat ze kan worden aangepast aan toekomstige ontwikkelingen:
- Voorzie in een toekomstige toename van het verbruik: installeer een centrale die op dit moment voldoende is, maar die kan worden uitgebreid.
- Extra koelcellen toevoegen of een deel van de installatie ombouwen tot diepvriesruimte.
- Integratie van ‘slimme’ functies voor bewaking op afstand, mobiele alarmering en analyse van energiegegevens voor CO₂ / NH₃-cascadekoeling.
Het systeem aanpassen aan nieuwe beperkingen (bijv. warmteterugwinning voor voorverwarming, gebruik van CO₂ als secundaire vloeistof) om het rendement op investering te maximaliseren.
Waarom kiezen voor Frigotec voor uw CO₂ / NH₃-cascadekoelinstallatie?
Bij Frigotec hebben we expertise ontwikkeld op het gebied van CO₂/NH₃-cascadekoeloplossingen voor locaties met een hoge thermische belasting in België. Dit is wat wij u te bieden hebben:
- Volledige begeleiding: van onderzoek tot inbedrijfstelling, inclusief ontwerp, installatie en onderhoud.
- Kennis van de Belgische en Europese normen met betrekking tot natuurlijke koelmiddelen, NH₃-veiligheid en hygiënische vereisten.
- Op maat gemaakte CO₂ / NH₃-cascadekoeloplossingen, afgestemd op uw werkelijke behoeften, met analyses van het rendement op investering en energieoptimalisatie.
- Een netwerk van technici die zijn opgeleid en gecertificeerd voor CO₂, ammoniak en installaties met een hoge thermische belasting.
- Onderhoudscontracten op maat, inclusief supervisie, energiereportage, technologische updates (smart-control, prestaties).
Dankzij Frigotec wordt uw investering in een CO₂ / NH₃-cascadekoelsysteem een strategisch voordeel: u verbetert uw prestaties, respecteert het milieu en bereidt u zich voor op de toekomst.

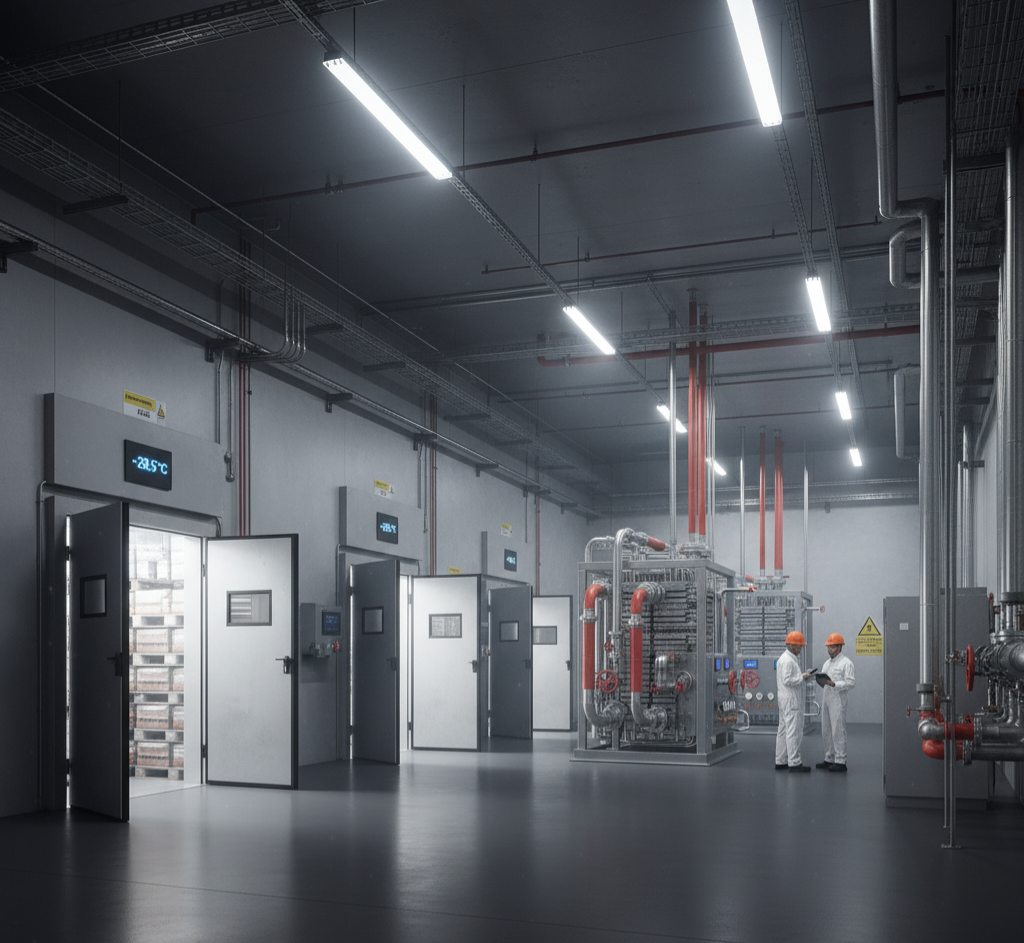

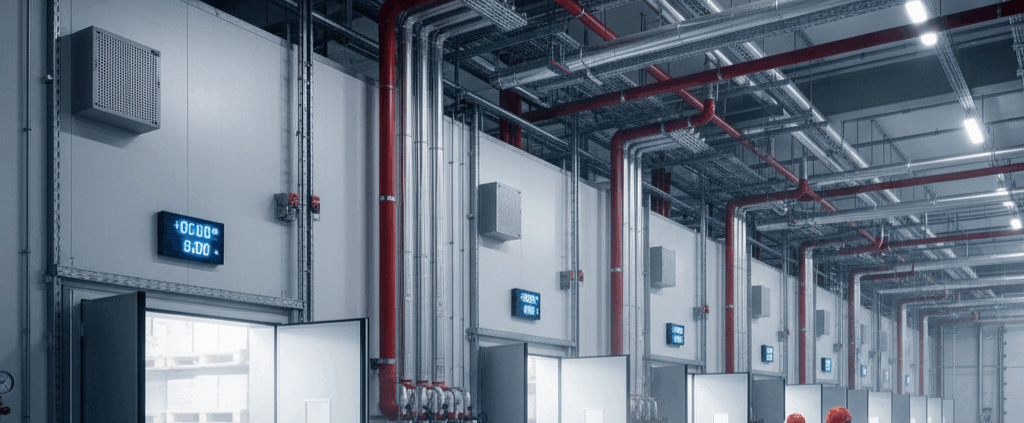

Typisch toepassingsvoorbeeld: een logistiek magazijn in Brussel
Stel je een logistiek magazijn voor de agrovoedingssector voor in Brussel, met:
- vrieskamers bij – 30 °C voor diepvriesproducten;
- opslagruimtes bij +2 °C voor verse producten;
- een grote goederenstroom, veelvuldig openen van deuren, hoge thermische belasting door warme gangpaden en apparatuur.
In een dergelijke context is koeling met een CO₂ / NH₃-cascade bijzonder geschikt:
- Het CO₂-circuit verwerkt de lage temperatuur (-30 °C) op een geoptimaliseerde manier.
- Het NH₃-circuit voert de condensatiewarmte efficiënt af, zelfs bij hoge belasting.
- De scheiding van de technische zones (NH₃ in een beveiligde technische ruimte, CO₂ in de koelcellen) minimaliseert de risico’s en vergemakkelijkt het onderhoud.
- Door de verbeterde prestaties kunnen redundante systemen worden verwijderd of verminderd, kan de ruimte worden geoptimaliseerd en kan energieverlies worden verminderd.
- Dankzij de opvolging en het onderhoud door Frigotec blijft de installatie op lange termijn performant, met een duidelijk berekende ROI.
De uitdagingen en beperkingen van CO₂ / NH₃-cascadekoeling
Hoewel zeer veelbelovend, brengt de CO₂ / NH₃-cascadekoeling enkele uitdagingen met zich mee:
A. Technische complexiteit
Het beheer van twee circuits, een cascade-warmtewisselaar, hoge drukken (CO₂) en veiligheidsbeperkingen (NH₃) vereist een nauwkeurig ontwerp, aangepaste componenten en een zorgvuldige installatie. Een studie benadrukt: “Het hogetemperatuurcircuit (NH₃) en het lagetemperatuurcircuit (CO₂) zijn gescheiden, elk systeem bevat een compressor, condensor, expansieventiel en verdamper. Deze twee circuits staan in thermisch contact met elkaar via een warmtewisselaar …”
B. Hoge druk en veiligheid
CO₂ werkt bij veel hogere drukken dan traditionele systemen, waardoor versterkte onderdelen, hogedrukleidingen en specifieke veiligheidscontroles nodig zijn. Ook ammoniak is giftig en ontvlambaar bij bepaalde concentraties, waardoor veiligheidsnormen in acht moeten worden genomen.
C. Hogere initiële investering
In vergelijking met een standaard koelsysteem vereist CO₂ / NH₃-cascadekoeling een hoger startbudget, wat sommige besluitvormers kan afschrikken. Het is van cruciaal belang om de investering goed te dimensioneren en het rendement op de investering aan te tonen.
D. Gespecialiseerd onderhoud
Het onderhoud van een dergelijk systeem is complexer en vereist opgeleid personeel, strikte onderhoudsplannen en extra waakzaamheid. Onwetendheid of nalatigheid kan de prestaties of veiligheid in gevaar brengen.
E. Klimaatomstandigheden en lokale aanpassing
Hoewel studies de doeltreffendheid in warme klimaten aantonen, moet de installatie worden aangepast aan de Belgische omstandigheden, zoals ventilatie, warmteterugwinning, seizoensgebonden variaties, enz. Een parametrische studie in een tropisch klimaat toont aan dat de optimale interfacetemperatuur voor CO₂ rond de – 10 °C ligt.
Toekomstige trends en ontwikkelingen in CO₂ / NH₃-cascadekoeling
A. Modulariteit en kant-en-klare oplossingen
Er is een toename te zien van modulaire ‘verpakte’ units met CO₂ / NH₃-cascadekoeling, die klaar zijn voor installatie, met geïntegreerde supervisie, elektronische regeling en optimalisatie.
B. Optimalisatie via AI en geavanceerde supervisie
CO₂ / NH₃-cascadekoelsystemen kunnen profiteren van data-analyse en algoritmen om de prestaties te optimaliseren, afwijkingen op te sporen en het verbruik te verminderen. Een analyseonderzoek via neurale netwerken toegepast op CO₂/NH₃ toont een nauwkeurige monitoring van de beïnvloedende factoren.
C. Focus op het milieu en de regelgeving
Met de Europese regelgeving (F-gassen, natuurlijke koelmiddelen) en de nadruk op duurzaamheid, positioneert CO₂ / NH₃-cascadekoeling zich als een oplossing voor de toekomst. Fabrikanten leggen de nadruk op ‘groene’ systemen.
D. Intégration énergétique (récupération de chaleur, couplage avec pompe à chaleur)
Een sterke trend is de terugwinning van condensatiewarmte van NH₃ voor het verwarmen van ruimtes, sanitair warm water of voorverwarming, wat de algehele efficiëntie van het CO₂ / NH₃-cascadekoelsysteem versterkt en de economische balans verbetert.
CO₂ / NH₃-cascadekoeling is veel meer dan alleen een technisch alternatief: het is een strategische oplossing voor locaties met een hoge thermische belasting, met name in België en Brussel, waar hoge eisen worden gesteld op het gebied van energie, milieu en regelgeving. Het combineert efficiëntie, milieuvriendelijkheid, aanpassing aan intensieve behoeften en duurzaamheid.
Door voor Frigotec als partner te kiezen, profiteert u van ondersteuning die is ontworpen om het maximale uit CO₂ / NH₃-cascadekoeling te halen, van het eerste ontwerp tot regelmatig onderhoud en voortdurende optimalisatie. Wij zijn ervan overtuigd dat dit type systeem snel de norm zal worden in grote koelinstallaties in België en Europa.
Als u meer wilt weten over dit onderwerp, een offerte wilt aanvragen of uw installatie wilt laten analyseren, neem dan gerust contact met ons op. Samen zullen we een CO₂ / NH₃-cascadekoeloplossing implementeren die aan uw eisen voldoet, uw prestaties verbetert en uw toekomst veiligstelt.
